人体传感器(红外)的小讲解

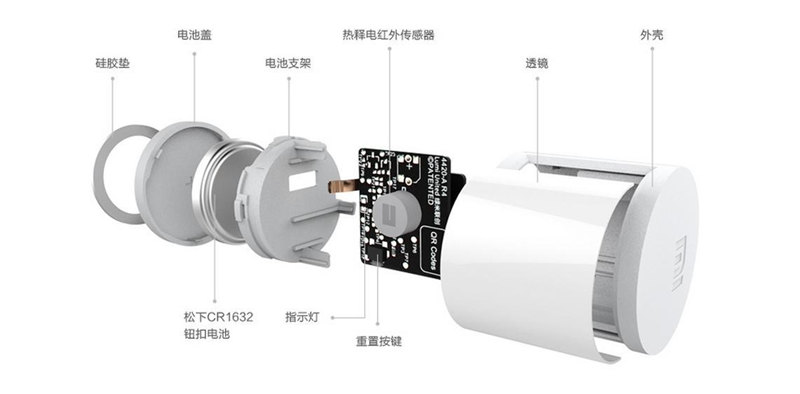

以小米人体传感器为例,如下图:
该人体传感器主要分为热释电红外传感器、菲涅尔透镜和通讯模块(ZigBee)组成。
热释电红外传感器:将探测并接收到的红外辐射转变成微弱的电压信号,再由场效应管放大后向外输出。
菲涅尔透镜:提高探测器的探测灵敏度、增大探测距离,另外可对探测方向做一定程度的限制。
通讯模块:由于是纽扣电池供电,目前基本为ZigBee模块或BLE(低功耗蓝牙)。

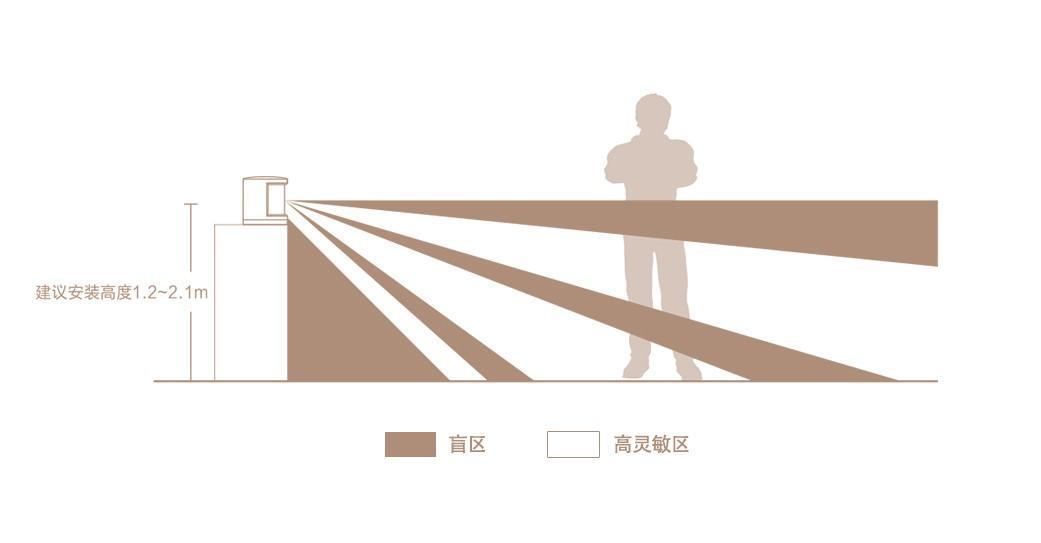

这也是利用透镜的特殊光学原理,在探测器前方产生一个交替变化的“盲区”和“高灵敏区”。当人或者动物从感应器前面移动时,身体发出的红外线就不断地交替从“盲区”到“高灵敏区”移动,这样就使接收到的红外信号以忽强忽弱的脉冲形式输入,从而强其能量幅度。
另外,就比较容易理解“明明没有人和小动物经过”,人体传感器仍然能检测到信号。那就是因为传感器接收到脉冲输入,这可能由于:强光照射、冷热空气快速流动等。
另外,这张侧视图还示范了感应高度和角度,把传感器倒过来安放,那么比较低的位置将感应不到,这比较好解决比较低位置有猫猫狗狗不断路过处罚感应的烦恼。
